Nuolatinė vandens valymo įrenginių problema yra užtikrinti patikimą dezinfekavimo efektyvumą už pagrįstas eksploatavimo ir priežiūros išlaidas. Metai iš metų tyliai, elektrodų keitimas, didesnės komunalinės paslaugos ir neplanuotos prastovos suryja biudžetą. Thetitano anodo strypasišsprendžia kiekvieną iš šių skausmo problemų, o ne rinkodara, o kiekybiškai įvertinama elektrocheminė inžinerija.
Šiame straipsnyje mes išnagrinėsime pagrindinius energijos mažinimo, dangos tikslumo, substrato modifikavimo ir eksploatavimo trukmės pratęsimo mechanizmus, siekdami padėti pirkimų inžinieriams ir įrenginių operatoriams suprasti, kodėl titano anodo strypas tapo standartiniu pasirinkimu gaminant natrio hipochloritą, atliekant nuotekų elektrolizę ir baseinų dezinfekciją visame pasaulyje.
Kaip titano anodo strypas sumažina energijos suvartojimą vandens valymo elektrolizėje?
Ryšys tarp elektrodų varžos ir energijos suvartojimo
Visoms elektrolitinėms vandens valymo sistemoms taikomas energijos mokestis, kuris daugiausia priklauso nuo elementų įtampos. Kai anodo medžiaga turi didelę vidinę varžą arba pasyvų oksido sluoksnį, tiekiama įtampa turi būti didesnė, kad per sistemą būtų galima nukreipti tą pačią srovę, o ši papildoma galia iššvaistoma kaip šiluma, o ne naudinga chemija.
Titano anodo strypaspadengtas mišriu metalo oksidu (MMO), kurio elementų atsparumas yra mažesnis nei 0,02 Ω. Vien grynas titanas yra tik vidutiniškai laidus, tačiau dėl tauriųjų metalų oksido dangos paviršius yra labai katalizinė mažo pasipriešinimo sąsaja. Praktinis rezultatas yra tas, kad natrio hipochlorito generatoriai, naudojantys MMO dengtus titano strypus, dažnai veikia esant 3,2–3,8 kWh vienam prieinamo chloro kilogramui, o tai yra priemonė, kuriai neprilygsta grafitas, nerūdijantis plienas ir švino anodai panašiomis eksploatavimo sąlygomis.
Kodėl įprastos anodo medžiagos trūksta?
Grafitas ardo lėtai. Tai teršia elektrolitą ir laikui bėgant sumažina aktyvaus elektrodo paviršių, todėl operatoriai verčia kompensuoti padidėjusia srove. Esant daugybei chlorido, nerūdijantis plienas ir geležis greitai sukuria pasyvius sluoksnius, dėl kurių nenuspėjamai kyla elementų įtampa. Varis tirpsta oksiduojančiuose elektrolituose ir prisideda prie išvalyto vandens taršos metalu. Nė viena iš šių medžiagų negali išlaikyti pastovaus mažai energijos naudojančio veikimo lango ilgiau nei kelis šimtus valandų nepertraukiamo veikimo.

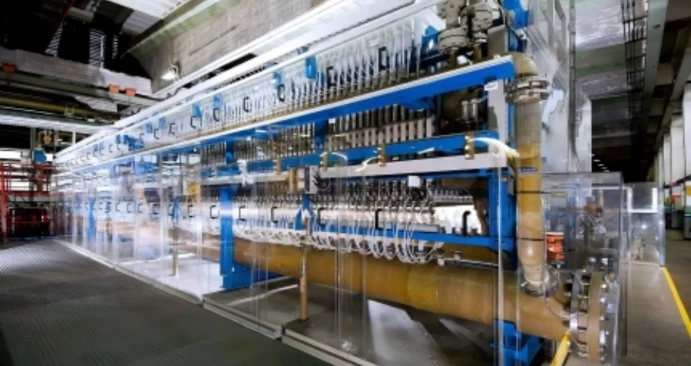

Priešingai, titanas sukuria savaime gyjantį natūralų oksido sluoksnį, kuris išsaugo substratą, netrukdydamas elektronų perdavimui padengtame paviršiuje. Šis fizinis stabilumas yra tai, kas daugiau nei prieš penkis dešimtmečius paskatino chloro ir šarmų pramonę naudoti titano anodus, o dabar juos naudoja daugiau nei 70 % viso pasaulio sektoriaus. Toks pat stabilumas pastebimas vandens valymo įrenginiuose, kuriuose veikia 24 valandų nepertraukiamas elektrolizės ciklas, o energijos sąnaudos sutaupo 20–40%, palyginti su istorinėmis elektrodų medžiagomis, priklausomai nuo sistemos konstrukcijos.
Titano anodo strypai su tikslia tauriųjų metalų danga efektyviam chloro išsiskyrimui
Dangos sudėtis ir chloro evoliucijos selektyvumas
Chloro evoliucijos procesas (ClER) yra elektrocheminė reakcija, kai iš sūrymo gaunamas hipochloritas. Didelis ClER selektyvumas, ty pageidautina chlorido jonų oksidacija virš vandens prie elektrodo, iš esmės priklauso tik nuo anodo paviršiaus katalizinio pobūdžio. Rutenio dioksidas (RuO 2 ) taip pat pasižymi puikiu ClER aktyvumu dėl savo d juostos elektroninės struktūros, kuri gali sumažinti Cl-adsorbcijos ir desorbcijos aktyvacijos energiją. Iridžio dioksidas (IrO2) užtikrina mechaninį stabilumą ir atsparumą elektrocheminiam tirpimui. Tantalo pentoksidas (Ta2O5) naudojamas kaip struktūrinis rišiklis, kuris sujungia aktyvius oksidus prie titano substrato.
NAVI Titanium kuria IrO2-Ta2O5 ir Ru-Ir dangų chemines medžiagas, skirtas elektrolizei esant dideliam druskos kiekiui ir stiprioms oksidacinėms sąlygoms. Dangos storis yra nuo 2 iki 15 mikronų, priklausomai nuo pageidaujamo srovės tankio ir numatomo tarnavimo laiko.
Šis tikslumas yra svarbus, nes nepakankamai apkrauta danga susidėvi per anksti, o per stora danga gali padidinti vidinę įtampą, kuri skatina delaminaciją – abu rezultatai be reikalo padidina O&M išlaidas.
Darbinės srovės tankio diapazonas ir veikimo lankstumas

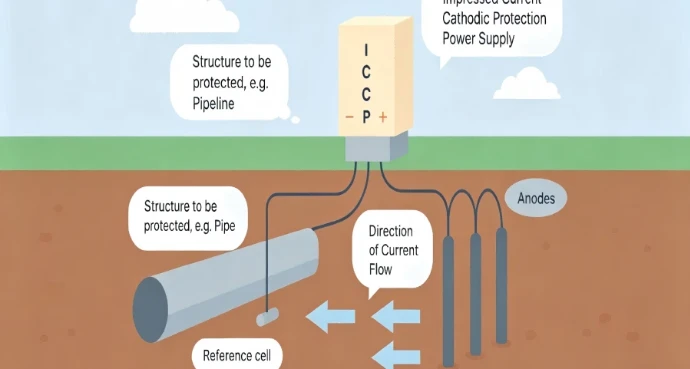

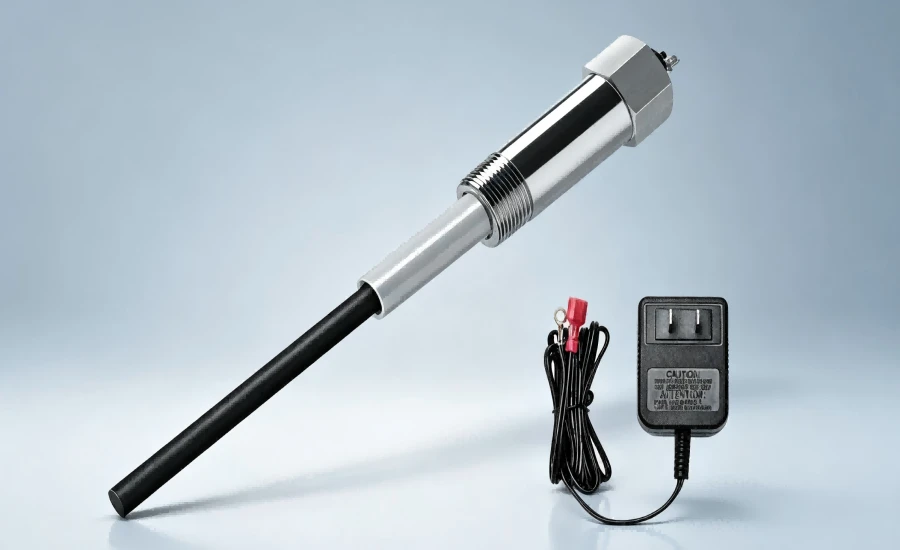

Vienas iš mažiau pripažintų privalumųtitano anodo strypasyra platus darbinės srovės tankio langas: 10-50 A/m2 mažo intensyvumo katodinei apsaugai ir vandens šildytuvų sterilizavimui, pakyla iki 2000-5000 A/m2 pramoninei elektrolitinei metalurgijai ir didelės galios natrio hipochlorito gamybai. Šis pritaikomumas leidžia naudoti vieną elektrodų gaminių šeimą komunalinėse geriamojo vandens sistemose, pramoninio cirkuliacinio vandens valymo, jūrinėse apsaugos nuo užteršimo ir PCB gamybos linijose, nereikalaujant visiškai skirtingų elektrodų cheminių medžiagų.
Kaip substrato modifikavimas pagerina titano anodo strypo elektrocheminį našumą?
Paviršiaus išankstinis apdorojimas kaip dangos sukibimo pagrindas
Bet koks tauriųjų metalų oksidas turi būti apsaugotas nuo titano paviršiaus, o substratas turi būti kruopščiai paruoštas. Likę apdirbimo skysčiai, natūralaus titano oksido nevienalytiškumas ir paviršiaus mikronelygumo pokyčiai turi įtakos katalizinės dangos sukibimui ir vienodumui. Pramoninio lygio išankstinio apdorojimo sekos derina ėsdinimą rūgštimi (dažniausiai oksalo arba fluoro rūgšties voniose) su kontroliuojamu terminiu apdorojimu, kad būtų pasiekta nuosekli mikro tekstūros paviršiaus struktūra.
Ši mikro tekstūra vienu metu atlieka du tikslus. Tai pagerina elektrochemiškai aktyvaus paviršiaus plotą geometrinio ploto atžvilgiu, o tai padidina efektyvią katalizinę apyvartą nedidinant elektrodo matmenų. Jame taip pat yra mechaninio blokavimo vietos, kurios atsparios dangos atsisluoksniavimui veikiant cikliniam šiluminiam ir elektrocheminiam įtempimui.
Mokslinių tyrimų grupės ištyrė titano pagrindo modifikavimą ir parodė, kad tinkamas išankstinis apdorojimas gali dvigubai arba daugiau nei dvigubai pailginti dangos sukibimo trukmę, palyginti su neapdorotais pagrindais tomis pačiomis eksploatavimo sąlygomis.
Atsparumas pasyvumui per modifikuotą sąsajos inžineriją
Gerai dokumentuotas ilgai veikiančių titano anodų gedimo mechanizmas yra substrato pasyvavimas, kuris atsiranda, kai tarp titano metalo ir katalizinės dangos išauga izoliacinis TiO 2 sluoksnis. Kuo storesnis tarpsluoksnis, tuo didesnė elemento įtampa ir mažesnė chloro gamyba. Tam tikru momentu elektrodus reikia pakeisti, net jei išorinėje dangoje vis dar liko aktyvios medžiagos. Sąsajų atsparumas gali būti stabilizuotas ilgą eksploatavimo trukmę modifikuojant substrato sąsajas naudojant priedo įterpimą arba kontroliuojamą šiluminės oksidacijos režimą, kuris riboja tarpsluoksnių vystymąsi. Tai iš karto sumažina netikėtų pakeitimų atvejus nuolatinio vandens valymo įrenginiuose.
Gradientu padengti titano anodo strypai, skirti ilgesniam elektrodo tarnavimo laikui
Kodėl vieno sluoksnio dangos kaupia stresą?
Danga yra vienoda vieno sluoksnio MMO danga, arba grynas rutenis, arba įprastas rutenio ir iridžio mišinys, padengtas kaip chemiškai homogeniška plėvelė per visą dangos storį. Ciklinės elektrocheminės apkrovos metu šlyties įtempis sukeliamas sąsajoje dėl šiluminio plėtimosi neatitikimo tarp oksido dangos ir titano pagrindo. Vieno sluoksnio konstrukcijoje šis įtempis yra sutelktas į vieną diskrečią sąsają, skatinančią mikroįtrūkimų branduolį ir plitimą.
Mikroįtrūkimai veikia kaip kanalai, per kuriuos chloro jonai tiesiogiai pasiekia titano pagrindą ir pradeda vietinę koroziją, kuri susilpnina ryšį tarp dangos ir pagrindo iš apačios į viršų. Pradėjus prasiskverbti chloridui, delaminacija didėja netiesiškai, o tai yra gedimo scenarijus, dėl kurio elektrodo eksploatavimo laikas yra 2–4 metai agresyviomis darbo sąlygomis.
Daugiasluoksnė gradientinė architektūra kaip inžinerinis sprendimas
Šį gedimo mechanizmą sušvelnina gradientinės kompozicinės dangos, kurios paskirsto kompozicinius poslinkius per kelis skirtingus sluoksnius. Vidiniai sluoksniai yra optimizuoti maksimaliam sukibimui ir atsparumui pasyvumui, tarpiniai sluoksniai yra optimizuoti kataliziniam aktyvumui ir mechaniniam atitikimui, o išorinis sluoksnis yra optimizuotas ClER selektyvumui ir atsparumui tirpimui. Kiekvienas kompozicinis perėjimas paskirsto įtampą keliose sąsajose, o ne vienoje.
NAVI Titanium gradiento dengimo metodas sukurtas taip, kad natrio hipochlorito generatoriaus eksploatavimo laikas būtų 8–10 metų – šis skaičius reiškia reikšmingą metinių elektrodų keitimo sąnaudų sumažėjimą bet kurioje gamykloje, veikiančioje nuolatinius 24 valandų dezinfekcijos ciklus. Įterptosios sąsajos katalizės optimizavimas šioje architektūroje taip pat palaiko chloro išsiskyrimo aktyvumą ir stabilų gamybos pajėgumą per visą eksploatavimo laikotarpį, o vieneto energijos sąnaudos išlieka 3,2–3,8 kWh/kg turimo chloro diapazone per visą elektrodo eksploatavimo laiką, o ne palaipsniui mažėja.
Kaip ilgalaikis titano anodo strypas sumažina elektrodų pakeitimą nuolatinio vandens valymo metu?
Kapitalo sąnaudų amortizavimas per pratęstą tarnybos laikotarpį
Nepertraukiamo vandens valymo įrenginio elektrodų keitimo kaina yra daugiau nei tik naujo elektrodo kaina. Į tikrąją pakeitimo kainą taip pat įeina techninės priežiūros darbai, sistemos prastovos, elektrolitų plovimas, pakartotinio eksploatavimo laikas ir perjungimo metu prarastas dezinfekcijos pajėgumas. Jei elektrodo tarnavimo laiką padidinsite dvigubai nuo 2–3 metų iki 8–10 metų, 10 metų eksploatuojantis įrenginys turės 2–4 keitimo ciklus mažiau.
500 g/h natrio hipochlorito generatoriaus, veikiančio nuolat, keitimo dažnio sumažėjimas tiesiogiai reiškia reguliarios priežiūros sąnaudų ir neplanuotų gamybos sutrikimų sumažėjimą. Bendra sutaupyta O&M generatorių parkui savivaldybės vandens valymo įrenginyje yra didelė metinio biudžeto lygiu.
Stabili išvestis, palaikanti 50–5000 g/h sistemos konfigūracijas

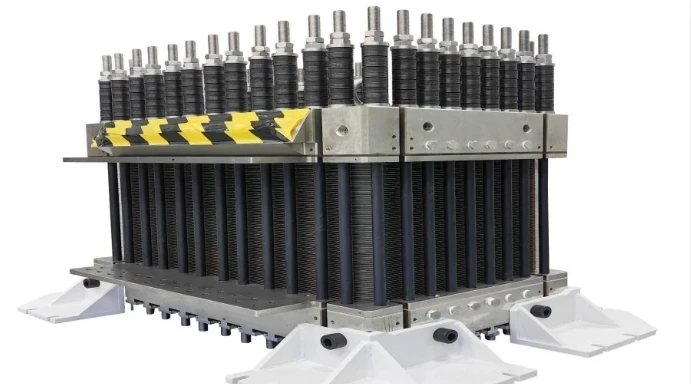

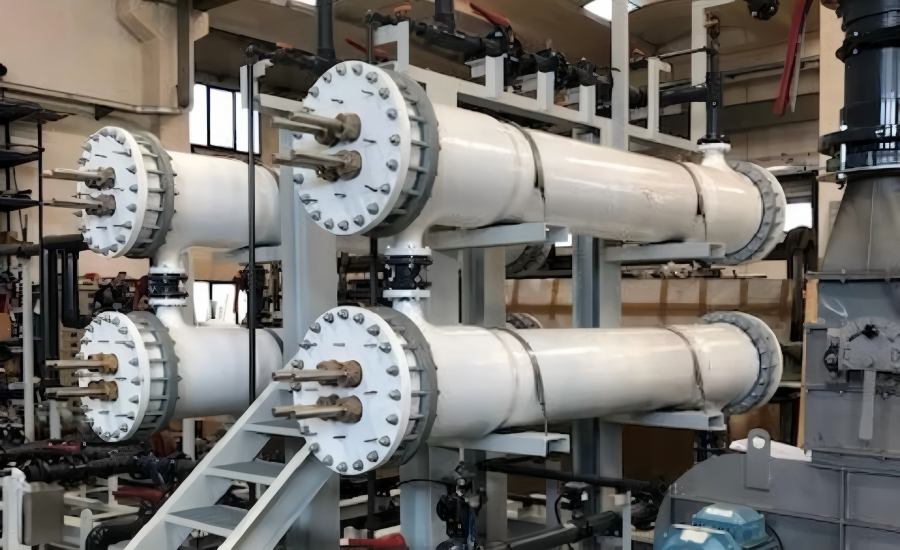

NAVI Titano rutenis-iridistitano anodo strypaiyra skirti nepertraukiamam darbui visame natrio hipochlorito generatorių projektuose nuo 50 g/h iki 5000 g/h. Šiai kategorijai priskiriamos mažos baseinų ir geriamojo vandens dezinfekavimo sistemos dideliems komunaliniams ir pramoniniams objektams. Stabili elektrocheminė galia šiame diapazone leidžia operatoriams išlaikyti pastovią dezinfekcijos dozę, žmogui nekoreguojant elektrodo gedimo, todėl sumažėja cheminių medžiagų pertekliaus sąnaudos ir sumažėja per mažos dozės pavojus.
Šie strypai turi mišrią metalo oksido (mmo) anodo konfigūraciją, kuri dešimtmečius buvo naudojama chloro ir šarmų, nuotekų valymo, puslaidininkių gamyboje ir jūros vandens gėlinimo srityse, todėl pirkimo inžinieriai gali gauti patikimus pradinius eksploatacinių duomenų, skirtų gyvavimo ciklo sąnaudų modeliavimui, duomenis.
Išvada
Titano anodo strypas sumažina vandens valymo O&M sąnaudas dėl keturių konverguojančių mechanizmų: mažo elektrocheminio atsparumo, kad sumažintumėte energijos suvartojimą, tikslią tauriųjų metalų dangą, kad būtų padidintas chloro išsiskyrimo selektyvumas, substrato modifikavimas, kad būtų išvengta pasyvavimo sukelto gedimo, ir gradientinės dangos architektūra, pailginanti tarnavimo laiką iki 8–10 metų. Kiekvienas metodas turi sinergetinį poveikį ir sumažina elektrodų keitimo dažnį, energijos sąnaudas ir nenumatytus techninės priežiūros įvykius. Titano anodo strypas užtikrina apskaičiuojamą ir įrodomą bet kokio dydžio įrenginio eksploatavimo trukmės sąnaudų sumažėjimą, naudojant nuolatinę elektrolitinę dezinfekciją.
Dažnai užduodami klausimai
1 klausimas: dėl ko titano anodo strypas efektyviau naudoja energiją nei grafito anodas gaminant natrio hipochloritą?
+
-
Titano anodo strypas, padengtas mišriu metalo oksidu, palaiko žemą elementų atsparumą (mažesnį arba lygų 0,02 Ω), o chloro išsiskyrimo selektyvumas išlieka pastovus per nepertraukiamus darbo ciklus. Laikui bėgant grafitas nusidėvi, padidindamas vidinį pasipriešinimą ir norint išlaikyti našumą, reikia naudoti daugiau, o tai padidina energijos suvartojimą vienam prieinamo chloro kilogramui.
2 klausimas: kiek laiko gradientu padengtas titano anodo strypas tarnauja nepertraukiamai valant nuotekas?
+
-
NAVI Titanium gradientu padengtų titano anodo strypų eksploatavimo laikas yra 8–10 metų, esant reguliuojamoms eksploatavimo sąlygoms, naudojant natrio hipochlorito generatorių ir nuolatinę elektrolizę. Tai geras palyginimas su vienu sluoksniu padengtais elektrodais, kuriuos paprastai reikia keisti kas 2–4 metus esant panašioms darbo aplinkybėms.
3 klausimas: Ar titano anodo strypą galima pritaikyti pagal specifinius srovės tankio reikalavimus?
+
-
Taip. NAVI Titanium gamina titano anodo strypus, kurių darbinis srovės tankis svyruoja nuo 10–50 A/m2 iki 2 000–5 000 A/m2, o dangos chemija, storis ir pagrindo geometrija yra pritaikyta konkrečiai elektrocheminei aplinkai ir eksploataciniams reikalavimams kiekvienoje vietoje, pavyzdžiui, nuotekų valymui, baseino vandens plovimui ir vandens plovimui baseine.
Pasiruošę sumažinti vandens valymo O&M išlaidas? Susisiekite su NAVI Titanium
NAVI Titanium nuo 2008 m. specializuojasi tiksliai sukurtų titano anodo strypų gaminių gamyboje ir veikia iš Kinijos Baoji aukštųjų technologijų zonos – plačiai pripažintos kaip Kinijos titano gamybos centras. Kaip dedikuotastitano anodo strypastiekėjas, NAVI Titanium tiekia gradientu padengtus, substratu modifikuotus MMO anodus, kurie sumažina vieneto energijos sąnaudas iki 3,2–3,8 kWh/kg turimo chloro, pailgina elektrodo tarnavimo laiką iki 8–10 metų ir sumažina sistemos eksploatavimo išlaidas 10–25%, palyginti su įprastais elektrodų sprendimais. Kiekvienas produktas pristatomas su profesionalia technine pagalba, nemokamu standartinių specifikacijų pavyzdžiu ir visapusiško pritaikymo galimybėmis nuo projektavimo iki pristatymo. Susisiekite su NAVI Titanium inžinierių komanda šiandien ir aptarkite savo projekto reikalavimus.
📧 Susisiekite su mumis:sales@navititanium.com
Nuorodos
1. Trasatti, S. (2000). Elektrokatalizė: DSA sėkmės supratimas. Electrochimica Acta, 45 (15–16), 2377–2385.
2. Comninellis, C. ir Chen, G. (red.). (2010). Elektrochemija aplinkai. Springer mokslo ir verslo žiniasklaida.
3. Kraft, A. (2008). Elektrocheminė vandens dezinfekcija: trumpa apžvalga. Platinum Metals Review, 52(3), 177–185.
4. Chen, G. (2004). Elektrocheminės technologijos nuotekų valyme. Atskyrimo ir gryninimo technologija, 38(1), 11–41.
5. Kuhn, AT (red.). (1971). Pramoniniai elektrocheminiai procesai. Elsevier leidykla.
6. Martínez-Huitle, CA ir Brillas, E. (2009). Nuotekų, kuriose yra sintetinių organinių dažiklių, nukenksminimas elektrocheminiais metodais. Taikomoji katalizė B: Aplinka, 87(3–4), 105–145.
