Įprastą druską paversti stipria bakterijų naikintoja gali atrodyti kaip magija, tačiau iš tikrųjų šis procesas yra gerai žinomas elektrinis, vadinamas elektrochlorinimu. Viena svarbi kiekvienos efektyvios elektrochlorinimo sistemos dalis yra:titano anodo strypas. Be jo reakcija tiesiog neveiktų taip, kaip turėtų. Šiame straipsnyje paaiškinama, kaip veikia elektrochlorinimas, kodėl titano anodo strypas yra būtinas ir kaip pasirinkti tinkamą jūsų sistemai.
Kaip titano anodo strypas įgalina elektrochlorinimą?
Elektrochlorinimas – tai elektros srovės praleidimo per sūraus vandens (sūrymo) tirpalą procesas, kurio metu susidaro natrio hipochloritas – stipri dezinfekavimo priemonė, naudojama vandens valymui, baseinuose ir komunalinėse sistemose. Titano anodo strypas yra teigiamas elektrodas šioje elektrolitinėje kameroje, kur vyksta tikroji chloro evoliucijos chemija.

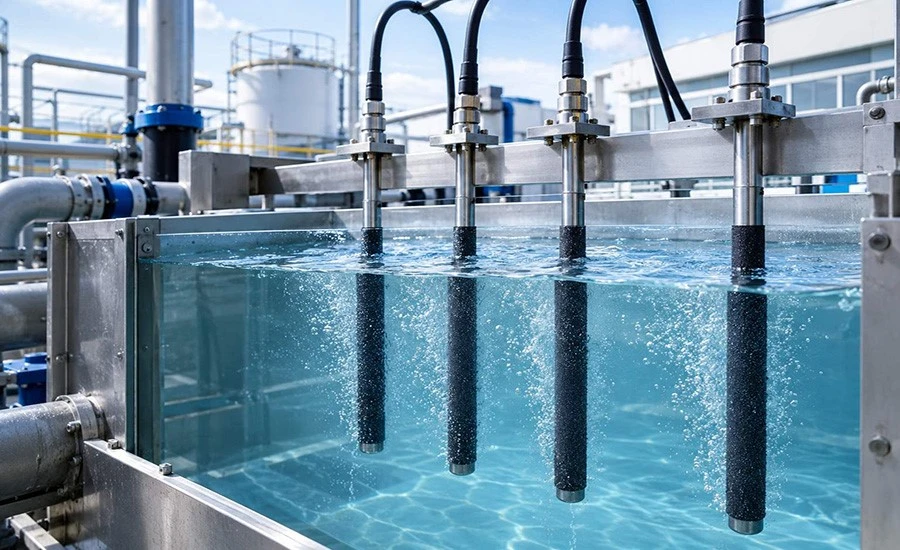

Kai ant elektrodų užvedama elektra, sūriame vandenyje esantys chlorido jonai (Cl⁻) juda link anodo paviršiaus. Tame paviršiuje oksidacijos reakcijos paverčia chloro jonus į chloro dujas (Cl₂). Tada šios dujos reaguoja su aplink esančiu vandeniu, kad susidarytų hipochloro rūgštis (HOCl) ir hipochlorito jonai (OCl⁻), kurie atlieka dezinfekavimo darbą.
Elektrocheminė reakcija ant anodo paviršiaus
Pirminė anodinė reakcija elektrochlorinant vyksta šiuo keliu:
2Cl⁻ → Cl₂ + 2e⁻
Cl2 + H2O → HOCl + HCl
Ši seka sukuria dezinfekavimo priemonę, kuri yra proporcinga naudojamai srovei, druskos koncentracijai ir aktyviam anodo paviršiaus plotui. Gerai suprojektuotas titano anodo strypas maksimaliai padidina chloro išsiskyrimo reakciją (CER) ir slopina konkuruojančią deguonies išsiskyrimo reakciją (OER), kuri eikvoja energiją nesukuriant jokios dezinfekavimo priemonės.
Kodėl titanas yra pagrindinė pasirinkimo medžiaga?
Grynas titanas, ypač 1 (TA1) arba 2 (TA2), pasirenkamas kaip pagrindas, nes ant jo yra oksido sluoksnis, kuris yra stabilus ir nuolat auga. Didelio chlorido, rūgščių ar šarminių jonų sudėtyje šis neaktyvus sluoksnis apsaugo metalą nuo rūdžių. Titano anodai netirpsta, neteršia elektrolito ir greitai nesugenda esant dideliam srovės tankiui, pavyzdžiui, grafito, nerūdijančio plieno ar geležies anodai.
Kadangi jis yra mechaniškai kietas, jį galima tiksliai pagaminti į plokštes, strypus, vamzdžius arba tinklelio formas, kurios gali tikti skirtingoms reaktorių konstrukcijoms.
Titano anodo strypo chloro evoliucija iš chloro jonų
Anodo paviršiaus elektrocheminis parinkimas yra labai svarbus chloro evoliucijos procesui. Net jei plikas titano substratas nerūdija, jis nepadeda chlorui išsiskirti labai gerai. Jo paviršiaus pasyvavimas sustabdo elektronų judėjimą, todėl elementų įtampa yra aukšta, chloro išeiga sumažėja, o energija greitai eikvojama. Būtent dėl šios priežastiestitano anodo strypasNorint optimaliai elektrochlorinti, reikia specialios dangos.
Konkuruojančios reakcijos ir selektyvumo iššūkiai

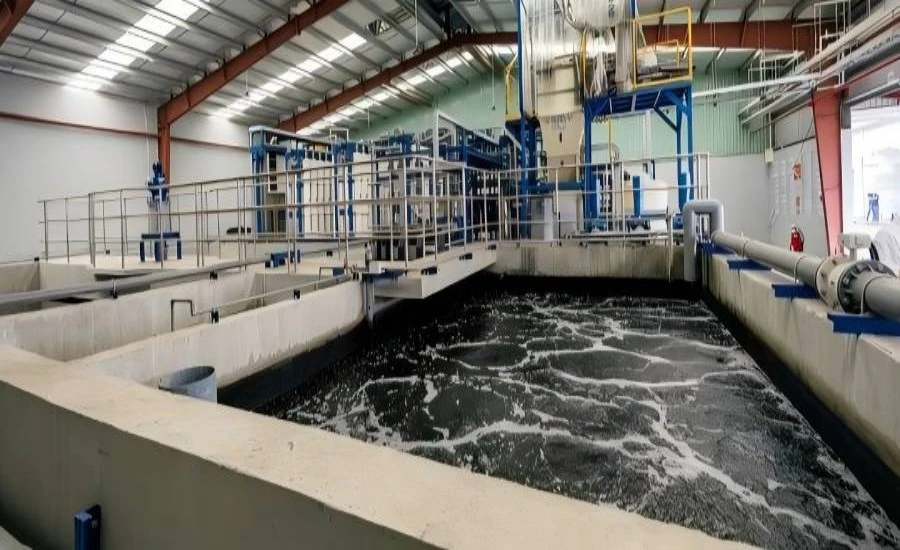

Sūrio vandens elektrolito anode konkuruoja dvi reakcijos – chloro išsiskyrimas (CER) ir deguonies išsiskyrimas (OER). OER vietoj chloro gamina deguonies dujas, vartodama elektrą nesukurdama jokios dezinfekavimo priemonės:
2H₂O → O₂ + 4H⁺ + 4e⁻
CER ir OER selektyvumo santykis lemia, kaip efektyviai sistema paverčia elektros energiją į aktyvųjį chlorą. Elektrochemijos inžinerijos žurnaluose paskelbti tyrimai patvirtina, kad rutenio iridžio oksido dangos ant titano substratų pasiekia CER selektyvumą, viršijantį 95 %, esant įprastoms eksploatavimo sąlygoms (srovės tankis 100–1000 A/m²), gerokai pranokstančias nepadengtus arba anglies pagrindu pagamintus anodus.
Kaip dangos sudėtis kontroliuoja chloro išsiskyrimą?
Katalizinė titano anodo strypo danga tiesiogiai valdo, kuri reakcija dominuoja. Rutenio dioksidas (RuO₂) yra pagrindinė aktyvi chloro išsiskyrimo fazė, pasižyminti dideliu kataliziniu aktyvumu Cl⁻ oksidacijai. Iridžio dioksidas (IrO₂) padidina mechaninį stabilumą ir atsparumą dangos tirpimui esant aukštesnei temperatūrai ir srovės tankiui.
Tantalo pentoksidas (Ta₂O5) veikia kaip struktūrinis stabilizatorius, prailginantis dangos sukibimą ir tarnavimo laiką. Šis derinys – klasikinė IrO₂-Ta2O5 arba RuO2-IrO₂ formulė – tapo pramonės etalonu, skirtu didelio našumo elektrochlorinimo anodams.
Kodėl titano anodo strypui reikia MMO dangos?
Mišrus metalo oksidas arba MMO yra daugiakomponentė katalizinė danga, kuri dedama ant titano pagrindo kaitinant pirmtakų druskas ir jas skaidant aukštoje temperatūroje (paprastai 400–550 laipsnių). MMO danga titano paviršių, kuris paprastai yra pasyvus, paverčia elektrokataliziškai aktyviu. leidžiantis titano anodo strypui palaikyti nuolatinį didelio efektyvumo chloro išsiskyrimą tūkstančius darbo valandų.
Keturios MMO dangų funkcijos chloro evoliucijoje
MMO danga ant titano anodo strypo vienu metu atlieka keturias funkcijas. Tai sumažina anodinį chloro generavimo potencialą, o tai sumažina įtampą elemente ir sunaudojamos energijos kiekį. Sustabdo substrato pasyvavimą, nes elektrolitas nesiliestų su pliko titano. Jis tolygiai paskirsto srovę per elektrodo paviršių, todėl nėra karštų taškų, kurie per greitai suardytų dangą. Jis taip pat chemiškai nereaguoja su stipriu sūrymu, hipochloritu ar pH pokyčiais, o tai per kelias dienas nužudytų daugumą kitų elektrodų medžiagų.
Gradientinės kompozicinės dangos: kitas žingsnis po standartinio MMO

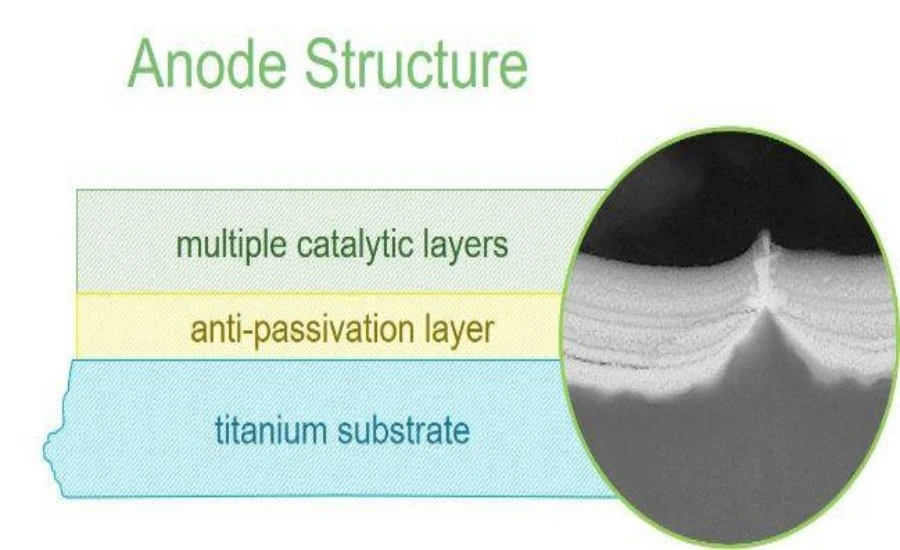

Paprastai MMO dangos padengia lygų mišrių oksidų sluoksnį. Pirmaujantys gamintojai naudoja pažangias gradiento kompozicines dangas, kurios nuo pagrindinio sluoksnio į išorę sudaro kelis skirtingos sudėties sluoksnius. Viduje esantys sluoksniai yra skirti sulipti ir sugerti įtampą,
o išorėje esantys sluoksniai sutelkia dėmesį į cheminę veiklą. Ši konstrukcija išsprendžia keturias tipines chloro evoliucijos elektrodų problemas: mikroįtrūkimų plitimą, sąsajos išsisluoksniavimą, substrato pasyvavimą ir chloro jonų patekimą. Sistemos, kuriose naudojamos gradientu dengtos titano anodo strypai, nuolat sunaudoja mažesnes vieneto energijos sąnaudas – 3,2–3,8 kWh vienam turimo chloro kilogramui – lyginant su įprastais vieno sluoksnio MMO elektrodais.
Natrio hipochlorito generavimo titano anodo strypai
Natrio hipochlorito generatoriai yra vieni plačiausiai naudojamųtitano anodo strypaivisame pasaulyje. Maži vietiniai įrenginiai, kurie gamina 50 g/h chloro baseinams ir dideliems miestams, kurie gamina 5000 g/h ar daugiau geriamojo vandens valymo ir pramoninių judančių vandens sistemų, yra abiejų tipų sistemos.
Sistemos architektūra ir anodo konfigūracija

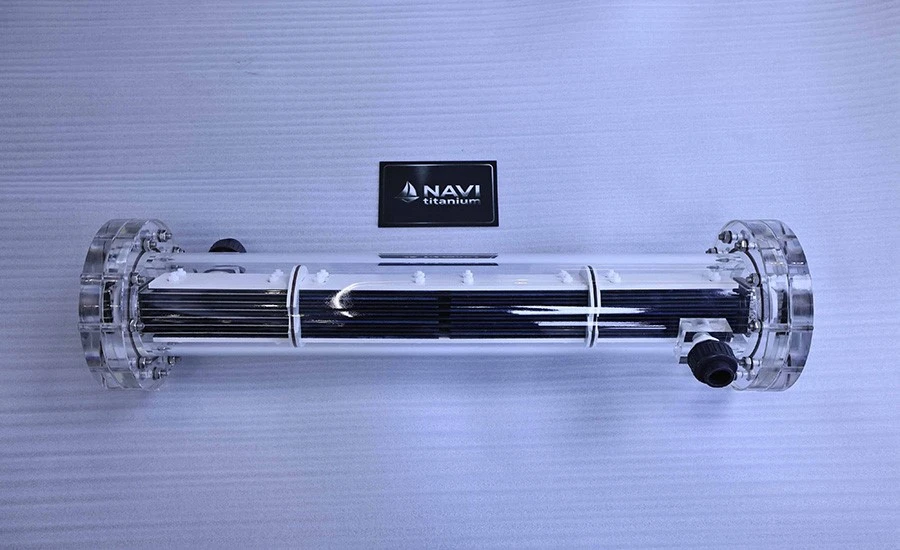

Natrio hipochlorito generatoriuje paprastai yra keli titano anodo strypai, išdėstyti lygiagrečiai elektrolizės elemente. Per ląstelę nuolat teka sūrus sūrymo tirpalas (3–6 % NaCl), o prireikus anodai skaido chlorido jonus, kad susidarytų hipochlorito tirpalas. Strypų skersmuo, ilgis ir tarpai suprojektuoti taip, kad atitiktų kiekvienos sistemos pageidaujamą srovės paskirstymą ir srauto dinamiką. NAVI Titanium rutenio-iridžio-titano anodai gali atlaikyti iki 5000 g/h srautą, todėl jie yra naudingi valant šiukšles miestuose, dezinfekuojant baseinus, gaminant geriamąjį vandenį, vandens tiekimo sistemas gamyklose ir išlaikant vandenynus be dumblių.
Nepertraukiamo veikimo našumo standartai
Nepertraukiamo 24 valandų veikimo sąlygomis, kurios yra standartinės komunalinio ir pramoninio naudojimo sąlygomis, titano anodo strypas turi išlaikyti stabilų chloro išeigą be įtampos poslinkio ar dangos pablogėjimo.
Elektrocheminės inžinerijos tyrimo grupės nustatė, kad rutenio-iridžio MMO anodai išlaiko daugiau nei 90% chloro išsiskyrimo aktyvumo, kurį jie turėjo pradžioje, net 8000 valandų nepertraukiamai naudojami 30 g/l NaCl tirpaluose. Aukštos kokybės pagrindo išankstinis apdorojimas ir optimizuoti dengimo procesai užtikrina ilgesnį nei 8–10 metų tarnavimo laiką kontroliuojamomis eksploatavimo sąlygomis. Tai standartas, kuris labai sumažina bendras elektrochlorinimo įrenginių operatorių nuosavybės išlaidas.
Kaip suderinti titano anodo strypą su elektrochlorinimo sistemomis?
Norint pasirinkti tinkamą titano anodo strypą elektrochlorinimui, reikia suderinti keletą techninių parametrų su konkrečia darbo aplinka. Pasirinkus šį pasirinkimą nuo pat pradžių išvengiama ankstyvo elektrodo gedimo, išvengiama nereikalingo energijos švaistymo ir užtikrinama pastovi dezinfekavimo priemonė per visą sistemos gyvavimo ciklą.

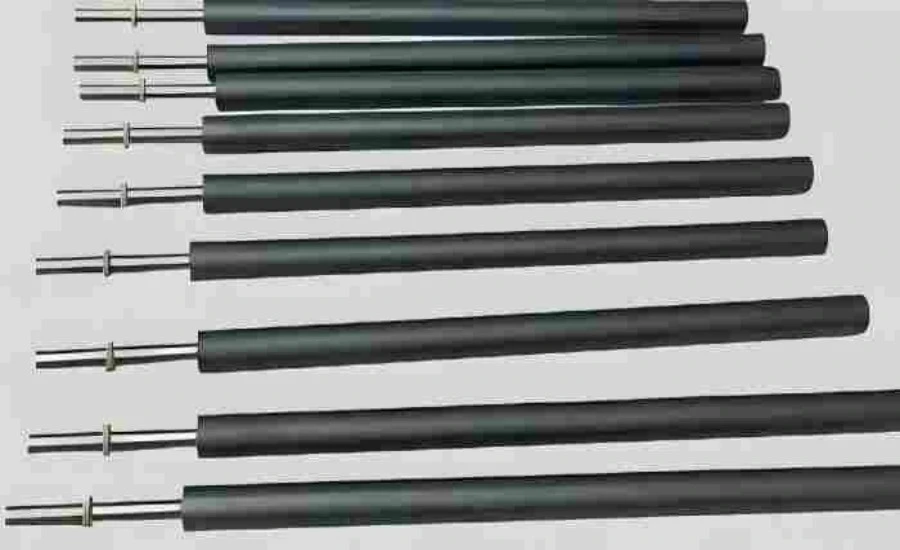

Pagrindiniai parametrai: srovės tankis, dangos tipas ir geometrija
Srovės tankis yra svarbiausias veikimo kintamasis. Titano anodo strypai su rutenio-iridžio MMO dangomis patikimai veikia plačiame diapazone – nuo 10–50 A/m² naudojant mažo intensyvumo katodinę apsaugą iki 2000–5000 A/m² didelio našumo pramoninės elektrolizės metu. Gaminant natrio hipochloritą praskiestame sūryme (2–5 % NaCl), darbinės srovės lygis paprastai yra nuo 100 iki 800 A/m². Dangos formulė turi atitikti norimą reakciją: chloro išsiskyrimui naudojamas RuO2-IrO₂. Deguonies išsiskyrimo ar mišrių paslaugų aplinkoje naudojamas IrO₂-Ta2O5. Strypo, plokštės, vamzdžio arba tinklelio forma priklauso nuo reaktoriaus tipo, srauto ir reikalingo aktyvaus paviršiaus ploto.
Gamyba pagal užsakymą ir techninė pagalba
Ne kiekviena elektrochlorinimo sistema naudoja standartinius elektrodų matmenis. Atnaujinimo projektams, specializuotoms reaktorių geometrijoms ar didelio pajėgumo komunaliniams atnaujinimams dažnai reikia pagal užsakymą pagamintųtitano anodo strypaisu konkrečiu skersmeniu, ilgiu, skylių raštais arba prijungimo sąsajomis.
Dirbant su gamintoju, kuris siūlo inžinerines konsultacijas, procesų projektavimo palaikymą ir pagal užsakymą pagaminimo galimybes, o ne tik kataloginius produktus, žymiai sumažina integravimo riziką ir paleidimo laiką.
Išvada
Titano anodo strypas nėra prekinė dalis – tai kiekvienos elektrochlorinimo sistemos elektrocheminis variklis. Jo veikimas lemia chloro išleidimo efektyvumą, energijos suvartojimą, sistemos patikimumą ir ilgalaikes eksploatavimo išlaidas. Tinkamai padengto, tinkamo dydžio titano anodo strypo pasirinkimas, pagrįstas kruopščiu pagrindo išankstiniu apdorojimu ir gradiento MMO dengimo technologija, yra vienintelis įtakingiausias sprendimas kuriant elektrochlorinimo sistemą.
DUK
1. Koks yra tipinis titano anodo strypo, naudojamo elektrochlorinant, tarnavimo laikas?
+
-
8–10 metų senumo aukštos kokybės rutenio iridžio MMO dengtas titano anodo strypas gali gerai veikti tol, kol srovės tankis išlieka stabilus, sūrymo koncentracija išlieka ta pati ir srautas valdomas teisingai. Didžiausią įtaką gyvenimui turi du dalykai – pagrindo paruošimo kokybė ir apdailos struktūra.
2. Ar titano anodo strypas gali veikti tiek praskiesto, tiek koncentruoto sūrymo sistemose?
+
-
Taip. Tinkamai parinktas MMO dengtas titano anodo strypas gali dirbti su daugybe skirtingų chlorido koncentracijų – nuo sūraus vandens, kuriame yra tik 3,5 % NaCl, iki pramoninio sūrymo, kuriame yra 25–30 % NaCl. Kad būtų pasiektas geriausias efektyvumas ir dangos ilgaamžiškumas, dangos sudėtis ir srovės tankio diapazonas turi būti suderinti su specifine sūrymo koncentracija ir norima chloro išeiga.
3. Kuo titano anodo strypas skiriasi nuo grafito arba nerūdijančio plieno anodų elektrochlorinant?
+
-
Tirpaluose, kuriuose gausu chlorido, grafito anodai visą laiką nusidėvi, užteršia produktų srautą ir juos reikia dažnai keisti. Esant anodinei poliarizacijai sūriuose tirpaluose, nerūdijančio plieno anodai rūdija, išleisdami metalo jonus, kurie užkemša sistemą. Titano anodo strypas, padengtas MMO, yra inertiškas, stabilaus dydžio ir veikia tuo pačiu elektrochemijos lygiu tūkstančius valandų. Tai yra geriausias pasirinkimas šiuolaikinėms elektrochlorinimo sistemoms tiek techniniu, tiek finansiniu požiūriu.
